برد شارژ موبایل چیست؟ راهنمای کامل علائم خرابی تا تعویض
گوشی شما شارژ نمیشود؟ صدای شما در حین مکالمه برای دیگران ارسال نمیشود؟ شاید هم آنتندهی دستگاهتان ناگهان ضعیف شده است.
قبل از اینکه به فکر تعویض باتری یا تعمیرات پیچیده بیفتید، باید بدانید که مقصر اصلی تمام این مشکلات میتواند یک قطعه کوچک اما حیاتی به نام برد شارژ موبایل باشد.
در این مقاله جامع از هیراد سرویس، به عنوان مرجع تخصصی قطعات و تعمیرات گوشی، قصد داریم به طور کامل به این سوال پاسخ دهیم که برد شارژ گوشی چیست؟
چه وظایفی فراتر از شارژ کردن دارد و چگونه علائم خرابی آن را مانند یک متخصص تشخیص دهید.
برد شارژ گوشی چیست؟ دروازه اصلی ارتباطات و انرژی

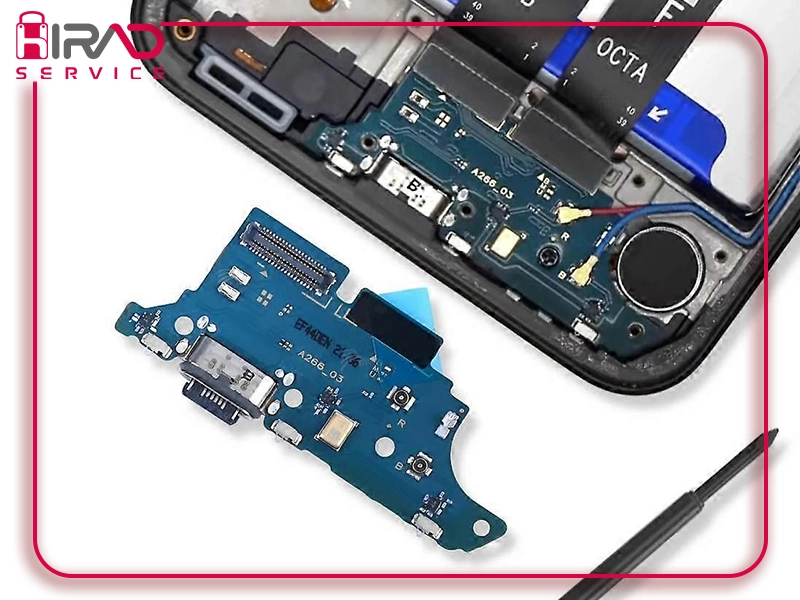

برد شارژ موبایل (Charging Board یا Sub-board) یک مدار چاپی کوچک (PCB) است که معمولا در قسمت پایینی گوشیهای هوشمند قرار میگیرد.
این قطعه برخلاف تصور عموم، فقط مسئول شارژ شدن دستگاه نیست؛
بلکه یک “برد فرعی” یا “مادربرد دوم” محسوب میشود که چندین ورودی و خروجی حیاتی را مدیریت کرده و آنها را از طریق یک کابل فلت به مادربرد اصلی متصل میکند.
به زبان ساده، برد شارژ دروازهای است که انرژی، صدا و دادههای آنتن را از دنیای بیرون دریافت کرده و به مغز اصلی گوشی (مادربرد) منتقل میکند.
🔗 برای مشاهده بردشارژ انواع گوشیها و لیست قیمت آنها به صفحه خرید برد شارژ موبایل مراجه کنید.

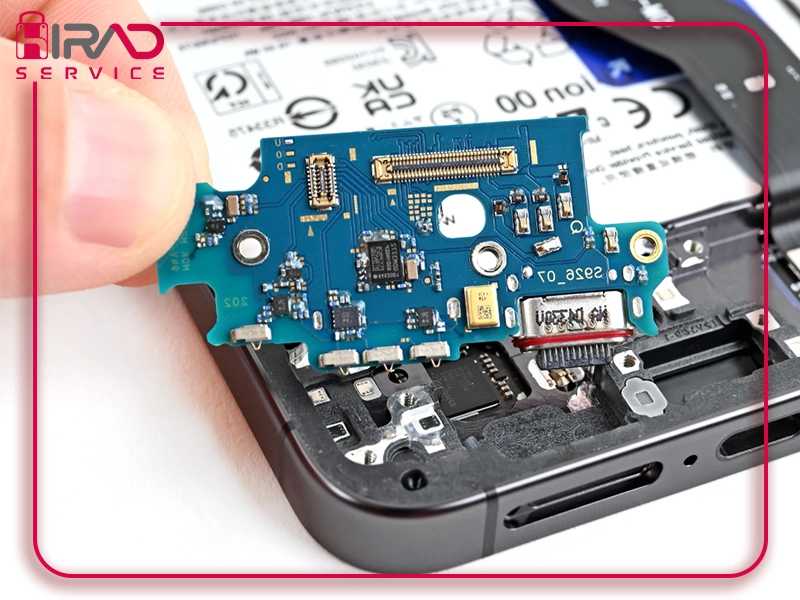

اجزای اصلی روی برد شارژ (یک قطعه، چندین وظیفه حیاتی)
برای درک اهمیت این قطعه، کافی است با اجزایی که معمولاً روی آن مونتاژ میشوند آشنا شوید:
- سوکت شارژ (USB Port): اصلیترین و شناختهشدهترین جزء که وظیفه اتصال کابل شارژر و انتقال برق و داده را بر عهده دارد.
- میکروفون اصلی مکالمه: بله، میکروفونی که صدای شما را در حین تماسهای تلفنی به طرف مقابل میرساند، روی همین برد قرار دارد.
- کانکتورهای آنتن (Antenna Connectors): مسیرهای اتصال سیم آنتن کواکسیال که سیگنال شبکه را دریافت و تقویت میکنند، روی برد شارژ تعبیه شدهاند.
- جک هدفون (Audio Jack): در گوشیهایی که هنوز از جک ۳.۵ میلیمتری پشتیبانی میکنند، این پورت نیز بخشی از برد شارژ است.
- موتور ویبره (Vibrator Motor): در برخی مدلها، موتور لرزاننده گوشی نیز روی این برد نصب میشود.
- کانکتور فلت اصلی (FPC Connector): مهمترین بخش ارتباطی که تمام اطلاعات و جریانهای ورودی/خروجی را از طریق یک کابل فلت به مادربرد اصلی گوشی ارسال میکند.
تفاوت برد شارژ و فلت شارژ چیست؟
این سوال یکی از رایجترین ابهامات کاربران و حتی برخی تعمیرکاران است.
- برد شارژ (Board): یک مدار سخت و محکم است که قطعات مختلف (مثل سوکت و میکروفون) روی آن لحیم شدهاند. این قطعه حکم “ایستگاه مرکزی” را دارد.
- فلت شارژ (Flex Cable): یک کابل نواری و انعطافپذیر است که وظیفه آن صرفاً اتصال برد شارژ به مادربرد اصلی است. این قطعه حکم “پل ارتباطی” را دارد.
در بسیاری از گوشیهای مدرن (بهخصوص آیفونها)، این دو مفهوم در یک قطعه واحد به نام “فلت شارژ” ادغام شدهاند که هم شامل سوکت و میکروفون است و هم به صورت یکپارچه به مادربرد متصل میشود.
علائم خرابی برد شارژ موبایل
از آنجایی که برد شارژ چندین وظیفه را به طور همزمان انجام میدهد، خرابی آن نیز علائم متنوعی دارد. اگر یک یا چند مورد از نشانههای زیر را مشاهده کردید، به احتمال ۹۰٪ برد شارژ دستگاه شما آسیب دیده است.
| علامت (Symptom) | توضیح فنی و دلیل احتمالی |
| عدم شارژ یا شارژ شدن بسیار کند | آسیب به سوکت شارژ، قطع شدن مدار یا سوختن آیسیهای محافظ روی برد |
| قطع و وصل شدن شارژ با تکان دادن کابل | شکستگی یا لق شدن پایههای سوکت شارژ از روی برد |
| عدم ارسال صدا در مکالمه | خرابی یا کثیفی حفره میکروفون اصلی که روی برد شارژ قرار دارد |
| مشکلات آنتندهی و پرش شبکه | قطع شدن مسیر سیم آنتن روی برد شارژ یا آسیب به کانکتورهای آن |
| عدم کارکرد جک هدفون | خرابی پورت ۳.۵ میلیمتری یا مدار صوتی مربوط به آن روی برد |
| عدم اتصال به کامپیوتر (فقط شارژ شدن) | قطع شدن پایههای دیتا (Data Pins) در سوکت شارژ |
دلایل اصلی خرابی برد شارژ چیست؟
- آسیب فیزیکی: استفاده نادرست از کابل شارژر، فشار آوردن و ضربه خوردن به قسمت پایینی گوشی.
- نفوذ مایعات: آبخوردگی و رطوبت، شایعترین علت سولفاته شدن و اتصالی در مدار است.
- نوسان برق: استفاده از شارژرهای غیراستاندارد و بیکیفیت.
- استهلاک: استفاده مکرر از پورت شارژ به مرور زمان باعث فرسودگی آن میشود.
تعمیر یا تعویض برد شارژ؟ کدام راه حل بهتر است؟
این مهمترین سوال پس از تشخیص مشکل است. به طور کلی دو راه وجود دارد:
- تعمیر قطعهای (مثلا تعویض سوکت): در این روش، تعمیرکار فقط سوکت شارژ خراب را از روی برد جدا کرده و یک سوکت جدید لحیم میکند. این کار ارزانتر است اما معایب جدی دارد: ممکن است به دلیل حرارت زیاد، میکروفون و سایر اجزای حساس آسیب ببینند و معمولاً دوام کمتری دارد.
- تعویض کامل برد شارژ: در این روش، کل برد فرعی شارژ با یک قطعه جدید و سالم جایگزین میشود. این راه حل استاندارد، ایمن و قابل اطمینان است و تضمین میکند که تمام اجزای مرتبط (میکروفون، آنتن و…) مانند روز اول کار کنند.
توصیه تخصصی هیراد سرویس: با توجه به هزینه پایین قطعه و حساسیت بالای فرآیند، تعویض کامل برد شارژ همیشه بهترین و عاقلانهترین گزینه است.
محصولات مرتبط:
خدمات تخصصی تعویض برد شارژ در هیراد سرویس
تشخیص صحیح و جایگزینی اصولی برد شارژ، نیازمند تخصص و ابزار دقیق است. ما در مرکز خدمات هیراد سرویس، این فرآیند را به صورت کاملاً حرفهای برای شما انجام میدهیم:
- عیبیابی دقیق و رایگان: ابتدا مشکل دستگاه شما را به طور کامل بررسی میکنیم تا از خرابی برد شارژ مطمئن شویم.
- استفاده از قطعات اورجینال: ما از باکیفیتترین بردهای شارژ (گرید A) متناسب با مدل گوشی شما استفاده میکنیم.
- نصب حرفهای و سریع: فرآیند تعویض توسط تکنسینهای مجرب و در کمترین زمان ممکن انجام میشود.
- گارانتی خدمات و قطعه: تمامی خدمات و قطعات استفاده شده در مرکز ما شامل گارانتی معتبر است.
برای استعلام قیمت برد شارژ گوشی خود و ثبت درخواست تعمیر، همین حالا با ما تماس بگیرید!
برد شارژ موبایل یک قطعه چندکاره و حیاتی است که خرابی آن میتواند بخشهای مهمی از عملکرد گوشی شما را مختل کند.
با شناخت علائم خرابی این قطعه، میتوانید به سرعت مشکل را ریشهیابی کرده و با انتخاب راهکار صحیح (تعویض کامل برد)، سلامت و کارایی را به دستگاه خود بازگردانید.
مجموعه هیراد سرویس آماده ارائه مشاوره، تامین قطعات اصلی و انجام خدمات تخصصی در این زمینه به شماست.
